РП432.С

Пневморычаг (пневмопереключатель механический) РП432.С предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.

Пневморычаги относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.

Параметр	Значение
Тип распределителя	4/3 (4-линейный, 3-позиционный)
Рабочая среда	Очищенный воздух (тонкость очистки 25 мкм)
Присоединение	G⅜"
Рабочее давление	0…0,8 МПа
Рабочая температура	0…+60°C
Исполнение	С фиксацией
Габаритные размеры	100×129×75 мм
Вес	502 г

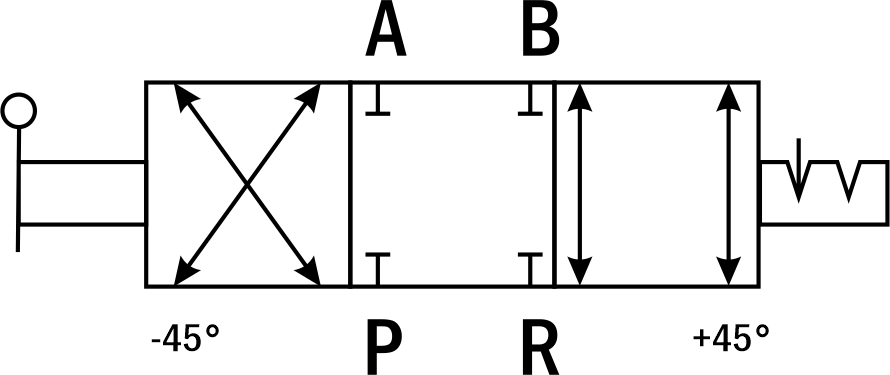

Пневматическая схема	Расшифровка обозначений
	P – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа;

Для управления пневмоцилиндрами двустороннего действия используется пневморычаг РП432.С, имеющий возможность коммутировать линии питания, потребителя и выхлопа. Такой пневморычаг обозначается как 4/3 (4-линейный, 3-позиционный). Это означает, что он имеет 4 канала ввода-вывода: вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 3 возможных положения золотника.

В нейтральном положении N все порты перекрыты (см. чертеж). При переводе рукоятки в положение +45° порт питания Р соединяется с рабочим портом А, а рабочий порт В соединяется с портом выхлопа R. При переводе рукоятки в положение -45° порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R.

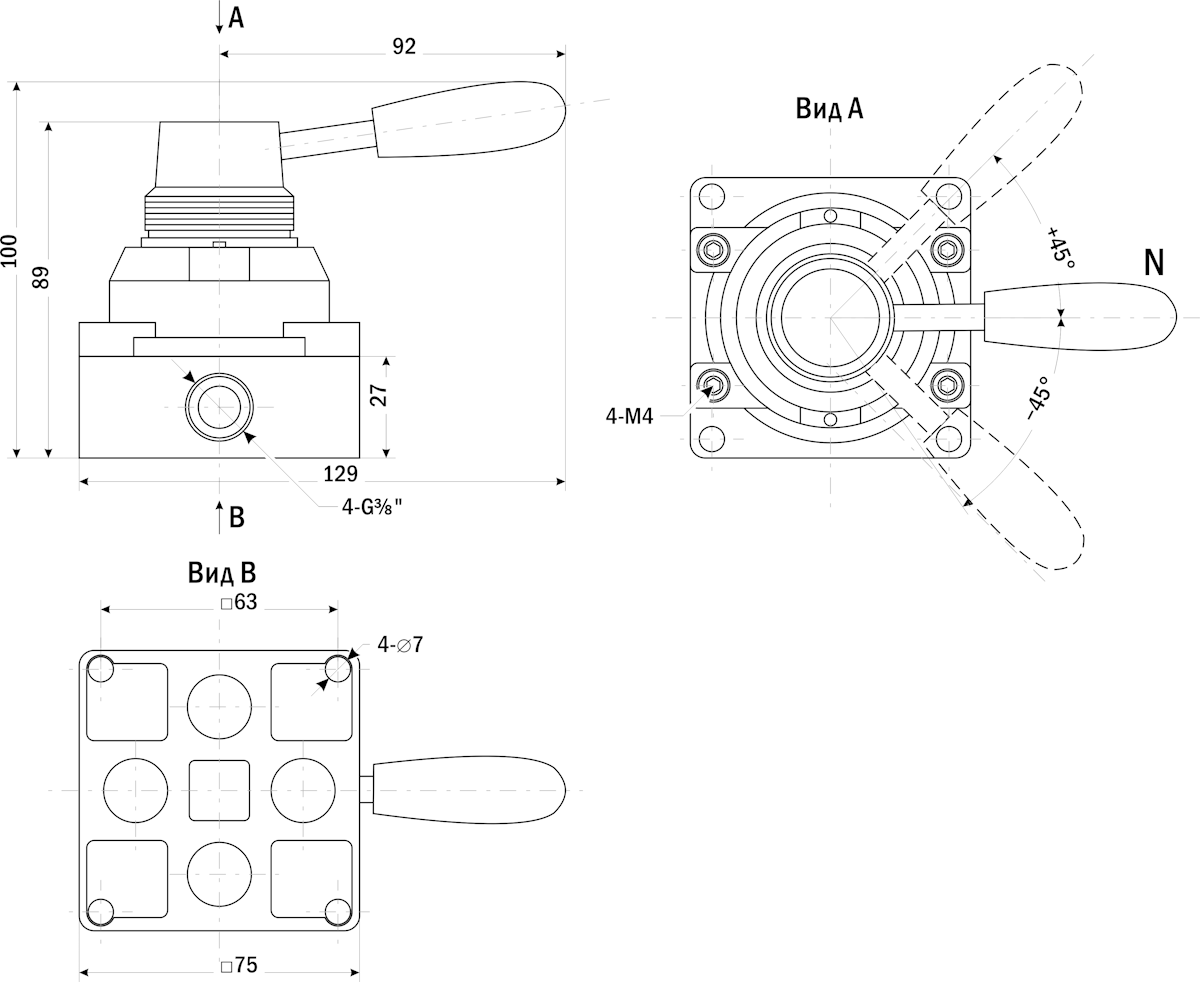

Габаритные размеры
