КПР-Т3-Т (T-тип) с электроприводом ЭПР3У-005
Цена: 37467 ... 51882 руб.
Кран шаровой трехходовой КПР-Т3-Т с электроприводом ЭПР3У-005 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики:
Модификации:
Расшифровка обозначения на примере крана КПР-Т3-Т-025/18-XYZ:
КПР-Т3 – модель крана.
T – тип крана, универсальный.
025 – диаметр условного прохода.
18 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Параметр
| Значение
|
| Тип крана | Т (универсальный)
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные
газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
|
| Диаметр условного прохода | 25...50 мм |
| Присоединение крана
| Резьбовое G1"...G2"
|
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3У-005 |
| Питание электропривода | =12...24 В |
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-Т3-Т-025/18-GSP
| 25
| 69
| 1"
| 11×11
| 1030
|
| КПР-Т3-Т-032/25-GSP
| 32
| 93
| 1¼"
| 11×11
| 1950
|
| КПР-Т3-Т-040/32-GSP | 40 | 144 | 1½" | 14×14 | 3270 |
| КПР-Т3-Т-050/38-GSP | 50 | 229 | 2" | 14×14 | 4320 |
КПР-Т3 – модель крана.
T – тип крана, универсальный.
025 – диаметр условного прохода.
18 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Схема работы
| ||||
| ||||
| Переключающий кран
| Смесительный кран
| |||
| A. Вход
В, С. Выходы | A. Выход
В, С. Входы | |||
 |  |  |  | |
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |

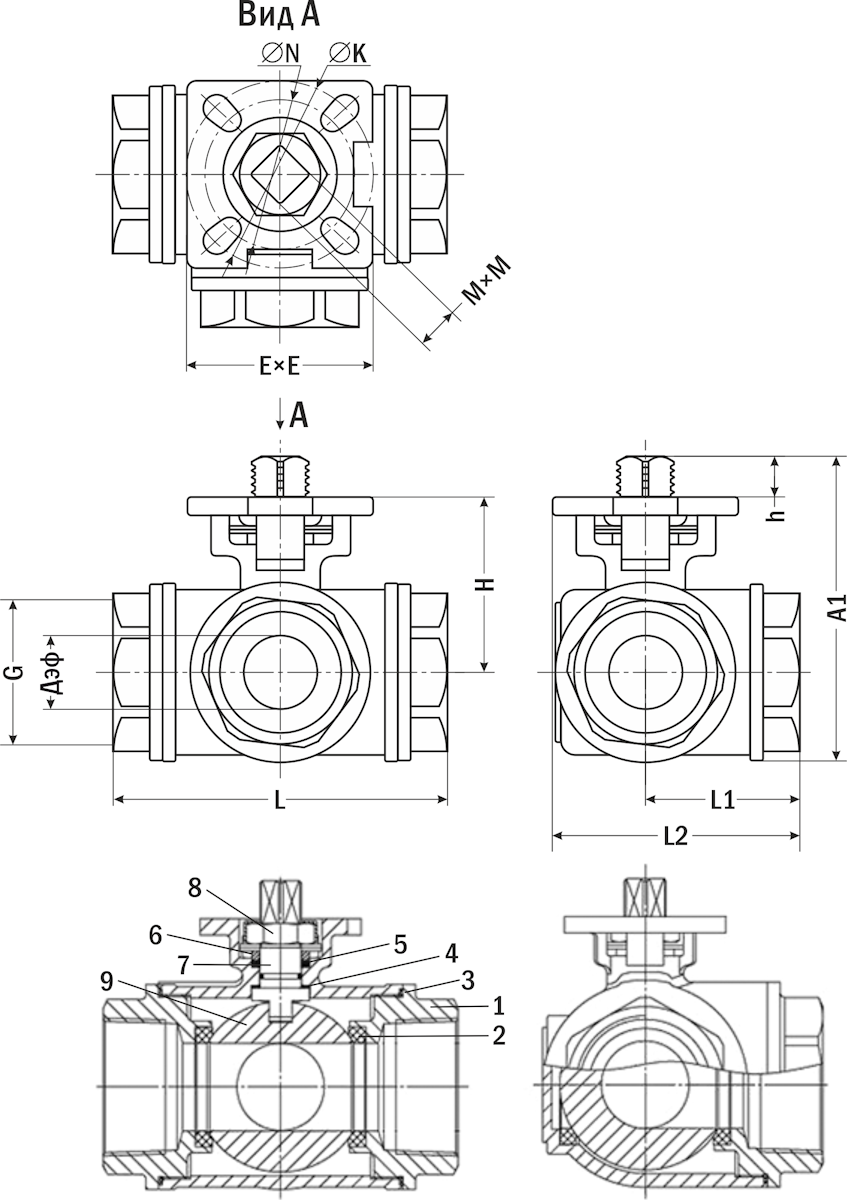

| Габаритные размеры
|
 |
| 1. Корпус крана.
2, 3, 5, 6. Уплотнения. 4. Прокладка. 7. Шток. 8. Гайка. 9. Шар. |
| Модель
| Ду, мм
|
Дэф, мм |
G | Размеры, мм
| |||||||||
| A1
| E×E | H | h
| L
| L1 | L2 | M×M | ∅N | ∅K | ||||
| КПР-Т3-Т-025/18
| 25
| 18
| 1"
| 83,4
| 48×48
| 49
| 12
| 89,3
| 44
| 69
| 11×11
| 42 (F04)
| 50 (F05)
|
| КПР-Т3-Т-032/25
| 32
| 25
| 1¼"
| 100
| 48×48
| 56
| 11
| 127
| 62
| 94
| 11×11
| 42 (F04)
| 50 (F05)
|
| КПР-Т3-Т-040/32 | 40 | 32
| 1½" | 121,5 | 68×68 | 67 | 16 | 137,4 | 69 | 107 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-Т3-Т-050/38 | 50 | 35 | 2" | 138 | 68×68 | 75 | 16 | 154 | 77
| 120 | 14×14 | 50 (F05) | 70 (F07) |
Версия: 2024-12-09-СДГ
| Документ | Дата обновления |
| Паспорт на КПР-Т3-Т | 06.02.2025 |
