Краны шаровые трехходовые T-типа неполнопроходные с электроприводом AR504SR-3 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
  • Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
  • Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR524SR, AR500E, AR510, AR520, AR560, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
  • Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
  • Автоматическое отключение при достижении конечного положения
  • Удобство в эксплуатации и обслуживании
Технические характеристики:
Параметр Значение
Тип Шаровой трехходовой Т-типа неполнопроходной
Рабочая среда Вода, горячая вода, масло, воздух
Материалы Корпус: латунь
Уплотнения: PTFE
Температура рабочей среды +2...+90°С
Рабочее давление 0,0...1,6 MПa
Диаметр условного прохода 15...40 мм
Присоединение Резьбовое G½"...G1½"
Присоединение привода к крану М24×1,5
Угол полного поворота 90° (вращение в обоих направлениях)
Схема подключения 2-проводная с выключением одного контакта
Модель электропривода AR504SR
Время полного поворота 15 с
Крутящий момент 5 Н∙м
Питание ~220 В =12...24 В
=12 В =24 В
Ток, мощность 30 мА, 2 ВA 150 мА, 2 Вт 60 мА, 2 Вт
Пусковой ток зарядки конденсатора 30 мА
Ток покоя - 10 мА 6 мА
Степень пылевлагозащиты привода IP54
Длина кабеля 300 мм
Обозна­че­ние Ду,
мм
Дэф, мм Kv,
м³/ч
Присо­единение Pmin, МПа Pmax, МПа Модель
привода
Вес крана
с приводом, г
AR504SR-3-15/10 GBP 15 10 11 G½" 0,0 1,6 AR504SR 546
AR504SR-3-20/11 GBP 20 11 20 G¾" 681
AR504SR-3-25/17 GBP 25 17 60 G1" 799
AR504SR-3-32/24 GBP 32 24 80 G1¼" 1152
AR504SR-3-40/29 GBP 40 29 110 G1½" 2260
Расшифровка обозначения на примере крана AR504SR-3-15/10 XYZ:
AR504SR – модель привода.
3 – трехходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

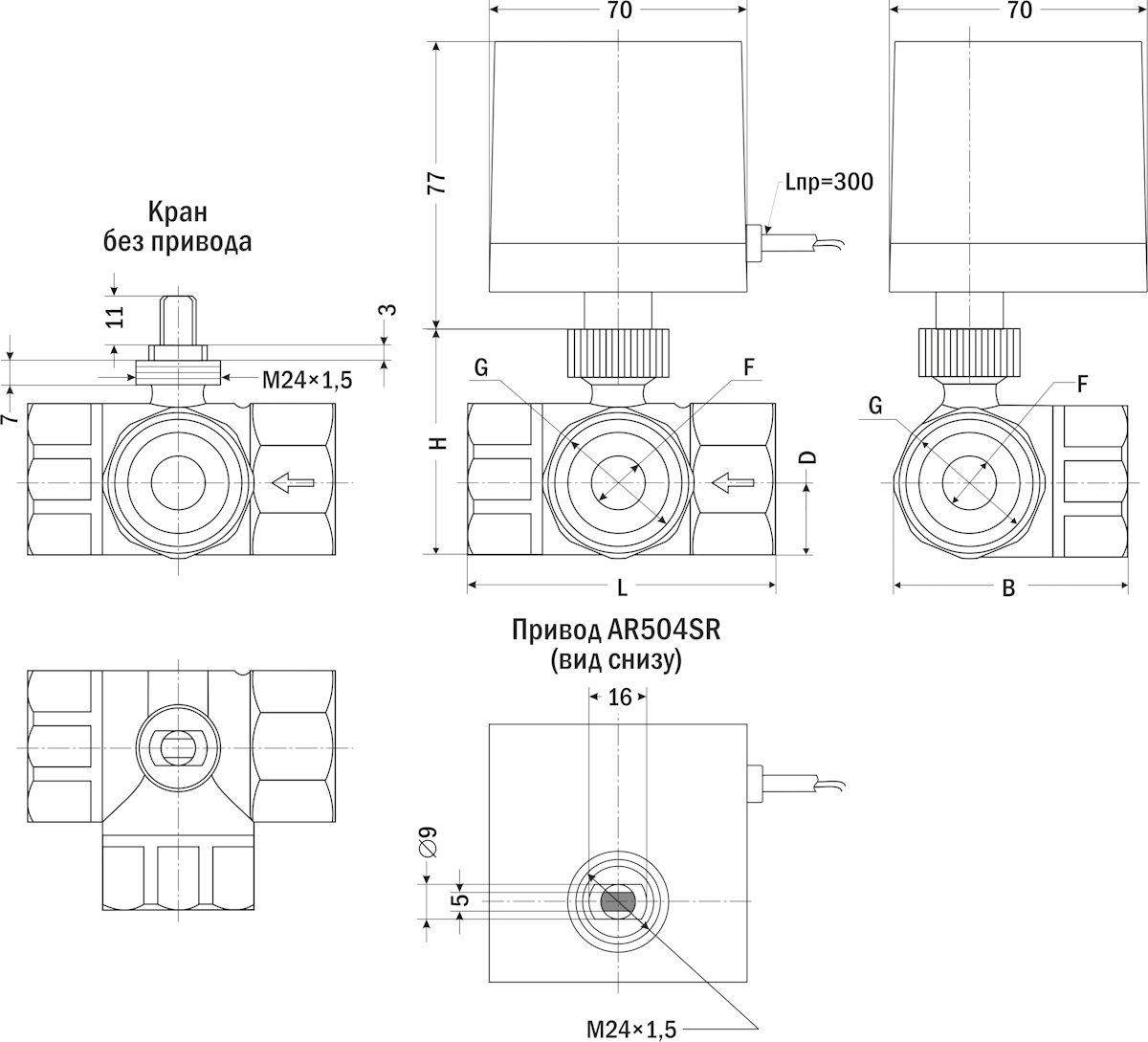

Габаритные размеры
Размер, мм AR504SR-3
-15/10 -20/11 -25/17 -32/24 -40/29
B
42
53
58
75,5
94
D 14
16
20

34
F (Дэф) 1011172429
G ½" ¾" 1" 1¼"
1½"
H 45
52
60
76
88
L 55,5
68
76
97
118

Версия: 2024-04-22-ШАР
Документ Дата обновления
Паспорт на AR504SR-3 24.04.2024
