ARP-EPV

Электропневматический пропорциональный регулятор давления ARP-EPV предназначен для дистанционного оперативного управления избыточным давлением сжатого воздуха в рабочей полости, которое с высокой точностью изменяется пропорционально входному электрическому сигналу.

Электропневматические пропорциональные регуляторы давления позволяют решать широкий круг задач, не требующих высоких расходных характеристик, но, в то же время, предъявляющих повышенные требования к точности управления давлением и быстроте реакции. Данные приборы используются, например, при сборке микросхем, лазерной резке и в процессе регулирования усилия исполнительных устройств систем автоматического управления.

Особенности:

• Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
• Четырехразрядный ЖК-дисплей с высотой символов 10 мм для индикации выходного давления
• Все порты оснащены фильтром грубой очистки
• Низкое энергопотребление
• В комплект входит кронштейн (2 типа на выбор) для крепления прибора на горизонтальную или вертикальную поверхность


Принцип действия:

Цифровое табло индикации служит для отображения текущего давления, кода ошибки при неправильной работе регулятора, а также для контроля ввода параметров при его настройке. Для получения информации о текущем значении выходного давления используется находящийся в составе регулятора датчик давления. Значение выходного давления можно контролировать с помощью аналогового сигнала обратной связи в диапазоне =4...20 мА, =1...5 В или с помощью выходного сигнала NPN-типа.

Параметр		Значение
		Рабочая среда		Сжатый очищенный воздух
		Мин. давление подаваемого воздуха		Регулируемое давление + 0,1 МПа
Макс. давление подаваемого воздуха		1,0 МПа
Диапазон выходного давления		0,005...0,9 МПа
Присоединение		G¼"
Питание	Напряжение	=24 В
	Ток	=0,12 A
Температура окружающей среды		0...+50°С
Высота символов		10 мм
Класс пылевлагозащиты		IP65
Габариты		105×50×50 мм
Длина кабеля		3 м
Вес		384 г

Модель	Управляющий сигнал	Сигнал обратной связи
ARP-EPV-IU	=4…20 мА	=1…5 В
ARP-EPV-IN	=4…20 мА	NPN
ARP-EPV-II	=4…20 мА	=4…20 мА
ARP-EPV-U5U	=0…5 В	=1…5 В
ARP-EPV-U5N	=0…5 В	NPN
ARP-EPV-U5I	=0…5 В	=4…20 мА
ARP-EPV-U10U	=0…10 В	=1…5 В
ARP-EPV-U10N	=0…10 В	NPN
ARP-EPV-U10I	=0…10 В	=4…20 мА

Пневматическая схема

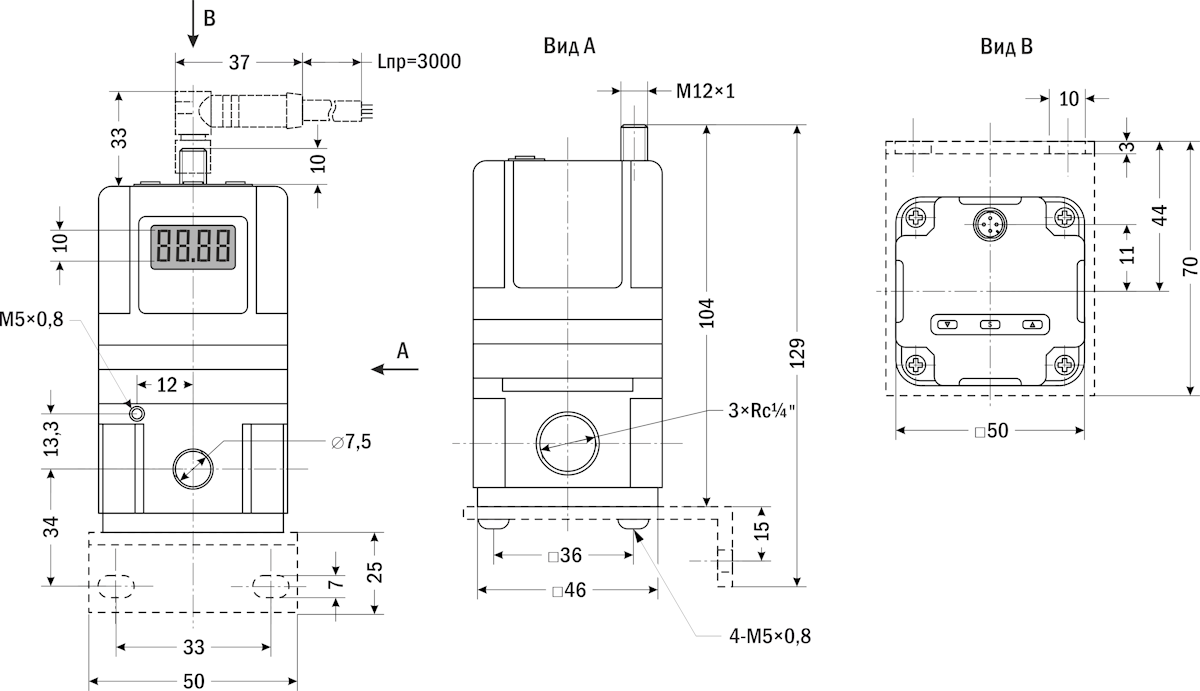

Габаритные размеры
С кронштейном для крепления на вертикальную поверхность
С кронштейном для крепления на горизонтальную поверхность
Кронштейн для крепления на вертикальную поверхность
Кронштейн для крепления на горизонтальную поверхность
